一、自攻螺纹护套介绍
什么是自攻螺纹护套？自攻螺纹护套具有哪些优点？

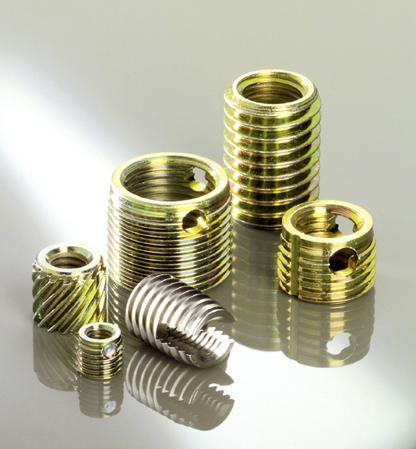

自攻螺纹护套也叫自攻螺套、自攻牙套、自攻螺纹衬套、自攻螺丝护套，是一种新型的加强螺纹强度的紧固件，自攻螺套内外都有牙纹，嵌入塑料、铝合金、铸铁、铜等较软材料内，可以形成较高强度的内螺纹孔，自攻螺套（自攻牙套）亦可对已坏的内螺纹进行修复。自攻螺套安装不必预先攻螺纹，可直接使用安装工具将其旋入母材预留的特定孔中，对于已溃牙之母螺纹也能使用和原来相同的螺丝。
自攻螺套（自攻牙套）现已广泛运用于汽车工业、轨道车工业、船舶工业、家电用品、建筑机械、事务机器、电子产品、工程塑料、高级组合家具等行业。
二、自攻螺纹护套优点：
◆自攻螺套具自行攻螺纹能力，母材不必预先攻牙，节省成本支出。
◆和成品接触面大，承受拉力强，产品设计时可使用较低强度之材料。
◆对于己磨耗或溃牙之母螺纹具有修护作用，使用自攻螺套可继续使用相同的螺丝。
◆对振动抵抗力强，可防止松动。
◆与母材无余隙，母材若含气泡时亦有良好的气密性。
◆自攻螺套安装简便、迅速,只须一种装配工具，成本低,几乎无不良率。
三、自攻螺纹护套的分类
1、自攻螺套按材质分类：
自攻螺套采用的材质一般为碳钢和不锈钢两种
（1）碳钢，镀彩锌；适合用于铝合金、铜合金、塑胶等工程强度较低的基材上。
（2）不锈钢；适合用于铸铁等强度较高的产品上。

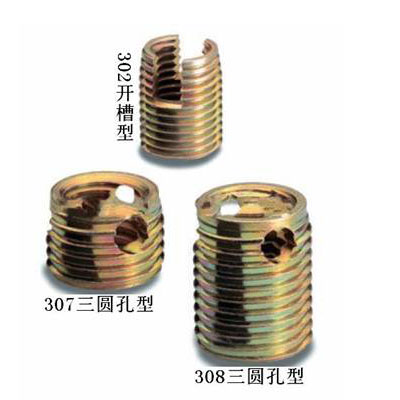

2、自攻螺套按类型分类：

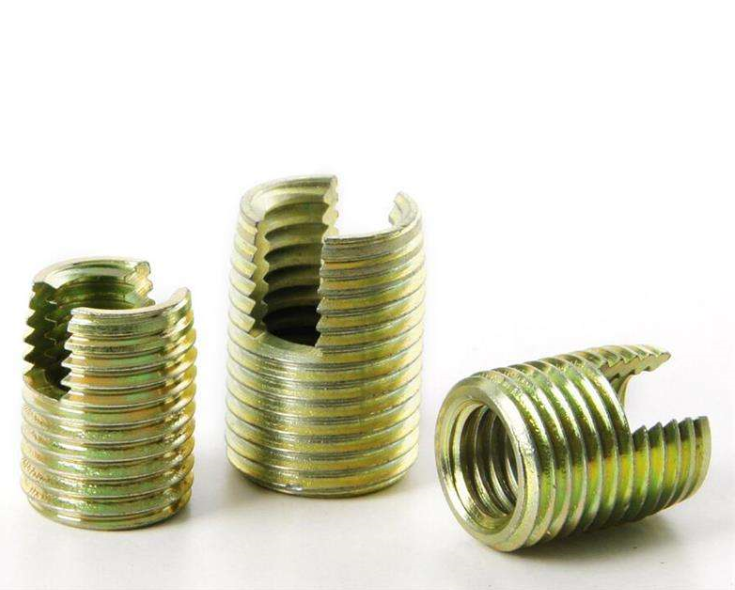

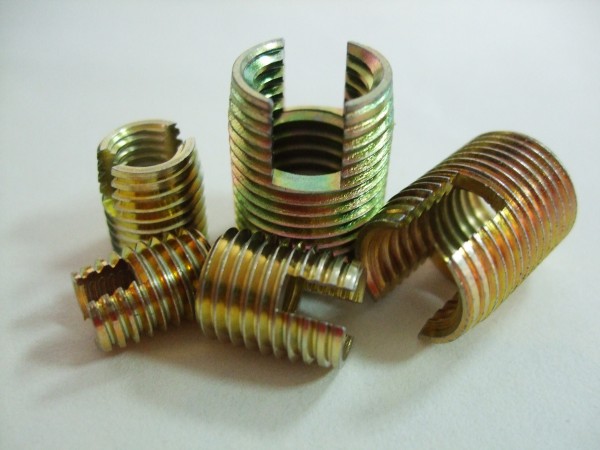

（1）开槽型，又名302型，螺套头部开有一个切削槽，实现自攻特性。
（2）三孔型，细分307型和308型，头部具有三个自攻孔，实现自攻特性，308为307的加强型，两者仅长度不同。
四、自攻螺纹护套规格参数表
以下为公制规格自攻螺套规格表，以及安装自攻螺套需要钻孔尺寸:
1、302型（开槽型）自攻螺套规格参数表
|
302型（开槽型） |
长度 |
外螺纹 |
参考钻孔直径（mm） |
钻孔深度 |
||
|
(mm） |
塑胶 |
铝合金 |
铸铁 |
（mm） |
||
|
M2-0.4 |
6 |
M4.5-0.5 |
4.0-4.1 |
4.1-4.2 |
4.2-4.3 |
8 |
|
M2.5-0.45 |
6 |
M4.5-0.5 |
4.0-4.1 |
4.1-4.2 |
4.2-4.3 |
8 |
|
M3-0.5 |
6 |
M5-0.5 |
4.5-4.6 |
4.6-4.7 |
4.7-4.8 |
8 |
|
M3.5-0.6 |
8 |
M6-0.75 |
5.3-5.4 |
5.5-5.6 |
5.6-5.7 |
10 |
|
M4-0.7 |
8 |
M6.5-0.75 |
5.8-5.9 |
6.0-6.1 |
6.1-6.2 |
10 |
|
M5-0.8 |
10 |
M8-1.0 |
7.1-7.2 |
7.3-7.5 |
7.5-7.6 |
13 |
|
M6-1.0 |
12 |
M9-1.0 |
8.1-8.2 |
8.3-8.5 |
8.5-8.6 |
15 |
|
M6-1.0 |
14 |
M10-1.5 |
9.0-9.2 |
9.2-9.3 |
9.3-9.4 |
17 |
|
M8-1.25 |
15 |
M12-1.5 |
10.8-11.0 |
11-11.2 |
11.2-11.4 |
18 |
|
M10-1.5 |
18 |
M14-1.5 |
12.8-13.0 |
13.0-13.3 |
13.2-13.4 |
22 |
|
M12-1.75 |
22 |
M16-1.5 |
14.8-15.0 |
15.0-15.3 |
15.2-15.4 |
26 |
|
M14-2.0 |
24 |
M18-1.5 |
16.8-17.0 |
17.0-17.3 |
17.2-17.4 |
28 |
|
M16-2.0 |
22 |
M20-1.5 |
18.8-19.0 |
19.0-19.3 |
19.2-19.4 |
27 |
2、307型（三圆孔）自攻螺套规格参数表
307型 （三圆孔）
长度（mm）
外螺纹
参考钻孔直径（mm）
钻孔深度（mm）
铝合金
铸铁
M3-0.5
4
M5-0.6
4.6-4.7
4.7-4.8
6
M4-0.7
6
M6.5-0.8
6.0-6.1
6.1-6.2
8
M5-0.8
7
M8-1.0
7.4-7.5
7.6-7.7
9
M6-1.0
8
M10-1.25
9.3-9.4
9.5-9.6
10
M8-1.25
9
M12-1.5
11.1-11.3
11.3-11.5
11
M10-1.5
10
M14-1.5
13.1-13.3
13.3-13.5
13
M12-1.75
12
M16-1.75
15.0-15.3
15.3-15.5
15
M14-2.0
14
M18-2.0
17.0-17.2
17.3-17.5
17
M16-2.0
14
M20-2.0
19.0-19.2
19.3-19.5
17
3、308型（三圆孔）自攻螺套规格参数表
308型（三圆孔）
长度（mm）
外螺纹
参考钻孔直径（mm）
钻孔深度（mm）
铝合金
铸铁
M3-0.5
6
M5-0.6
4.6-4.7
4.7-4.8
8
M4-0.7
8
M6.5-0.8
6.0-6.1
6.1-6.2
10
M5-0.8
10
M8-1.0
7.4-7.5
7.6-7.7
13
M6-1.0
12
M10-1.25
9.3-9.4
9.5-9.6
15
M8-1.25
14
M12-1.5
11.1-11.3
11.3-11.5
17
M10-1.5
18
M14-1.5
13.1-13.3
13.3-13.5
22
M12-1.75
22
M16-1.75
15.0-15.3
15.3-15.5
26
M14-2.0
24
M18-2.0
17.0-17.2
17.3-17.5
28
M16-2.0
24
M20-2.0
19.0-19.2
19.3-19.5
28
